Linia do natryskowego malowania robotem wyrobów z porcelitu.

Dla firmy AVANT Fabryka Porcelitu, wykonaliśmy linię zrobotyzowaną, do natryskowego malowania robotem, wyrobów z porcelitu. Głównymi zagadnieniami technicznymi w aplikacji były przede wszystkim:

  • konieczność pozycjonowania szerokiego zakresu detali do malowania,
  • konieczność pozycjonowania ucha pod proces malowania,
  • malowanie w zakresie tylko zewnętrznej powierzchni lub tylko wewnętrznej powierzchni,
  • możliwość weryfikacji detali przed i po procesie szkliwienia,

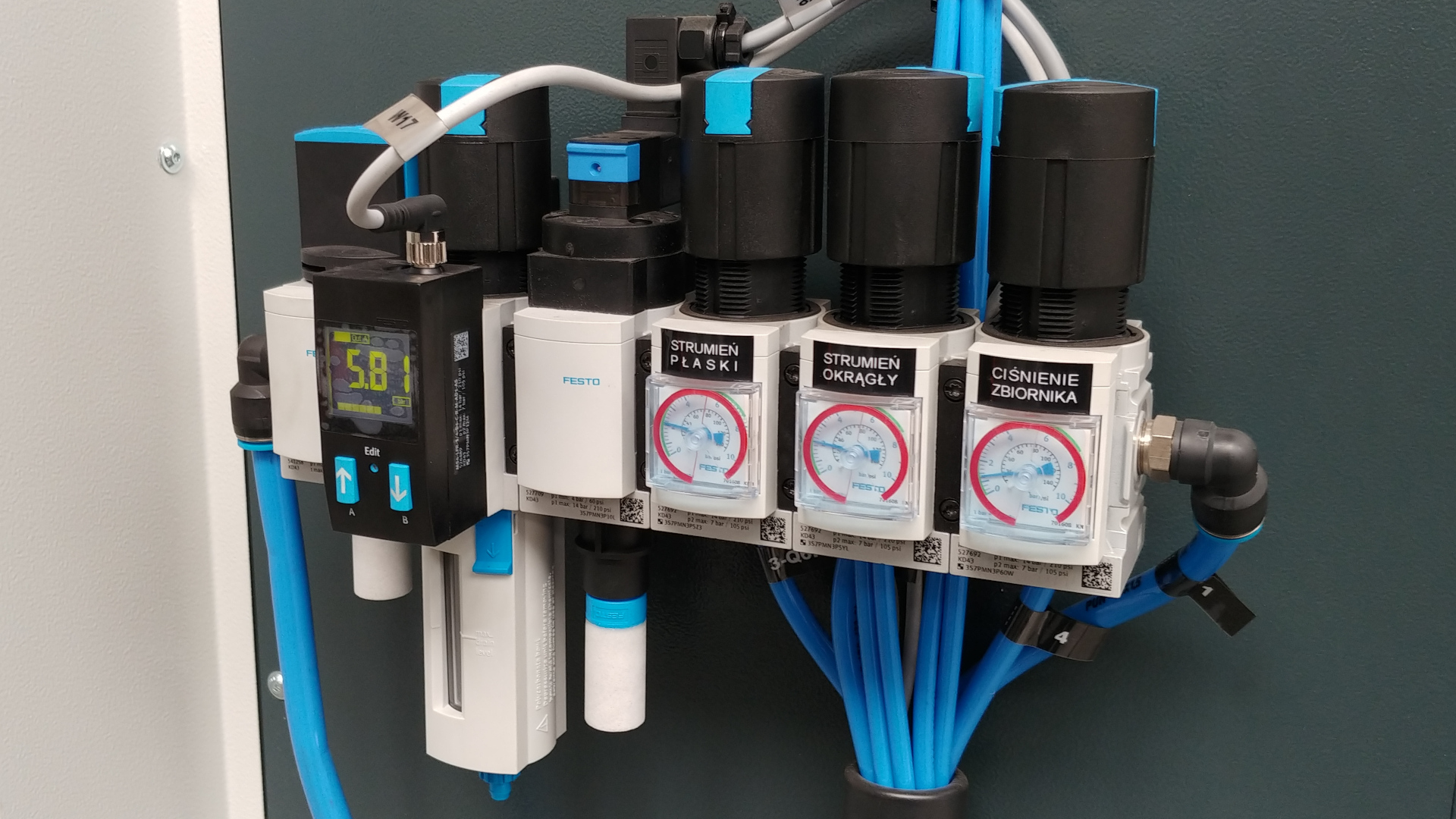

  • wymóg szybkiej zamiany kolorów i łatwego czyszczenia,
  • aspekty technologiczne procesu malowania natryskowego.

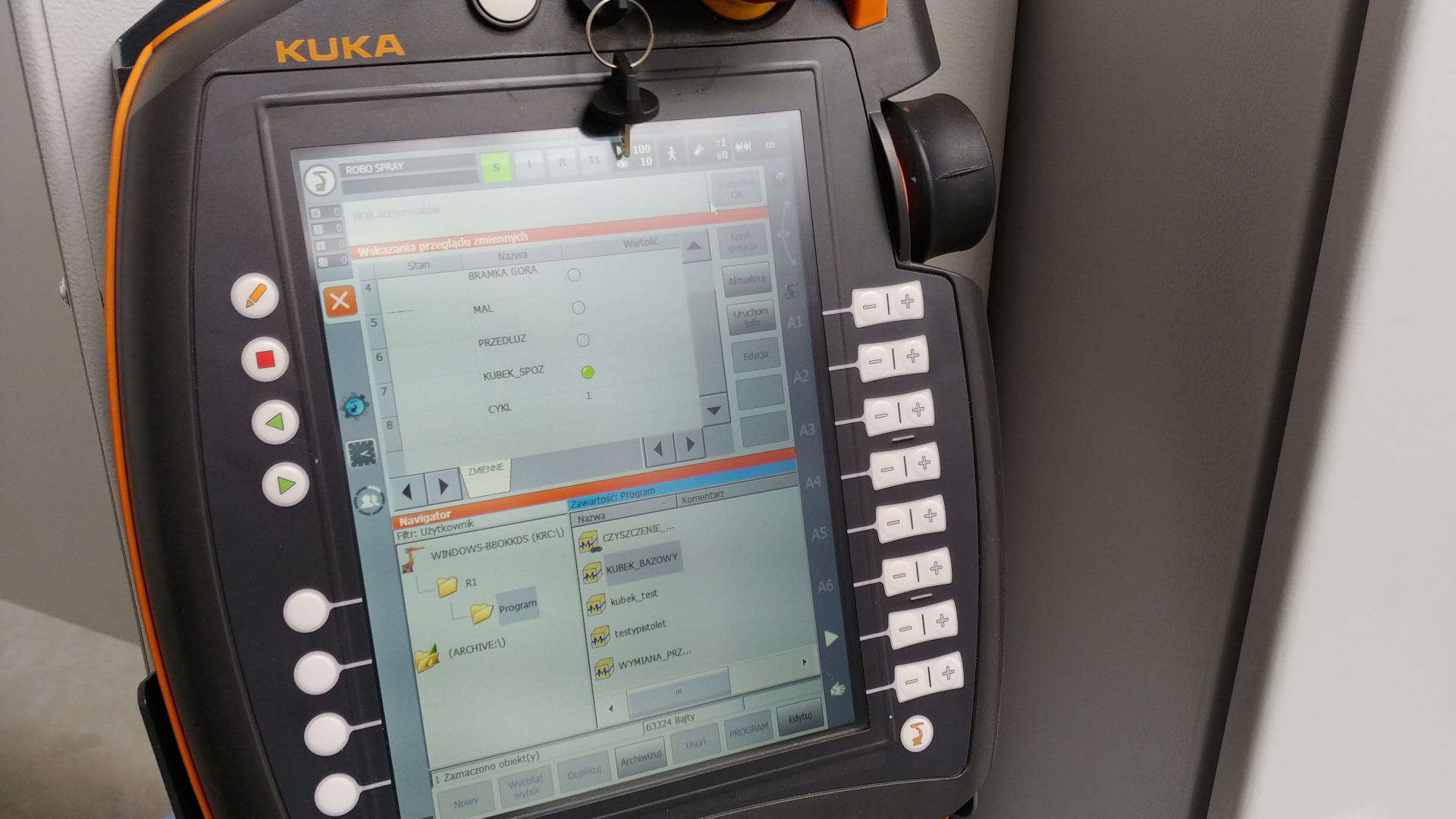

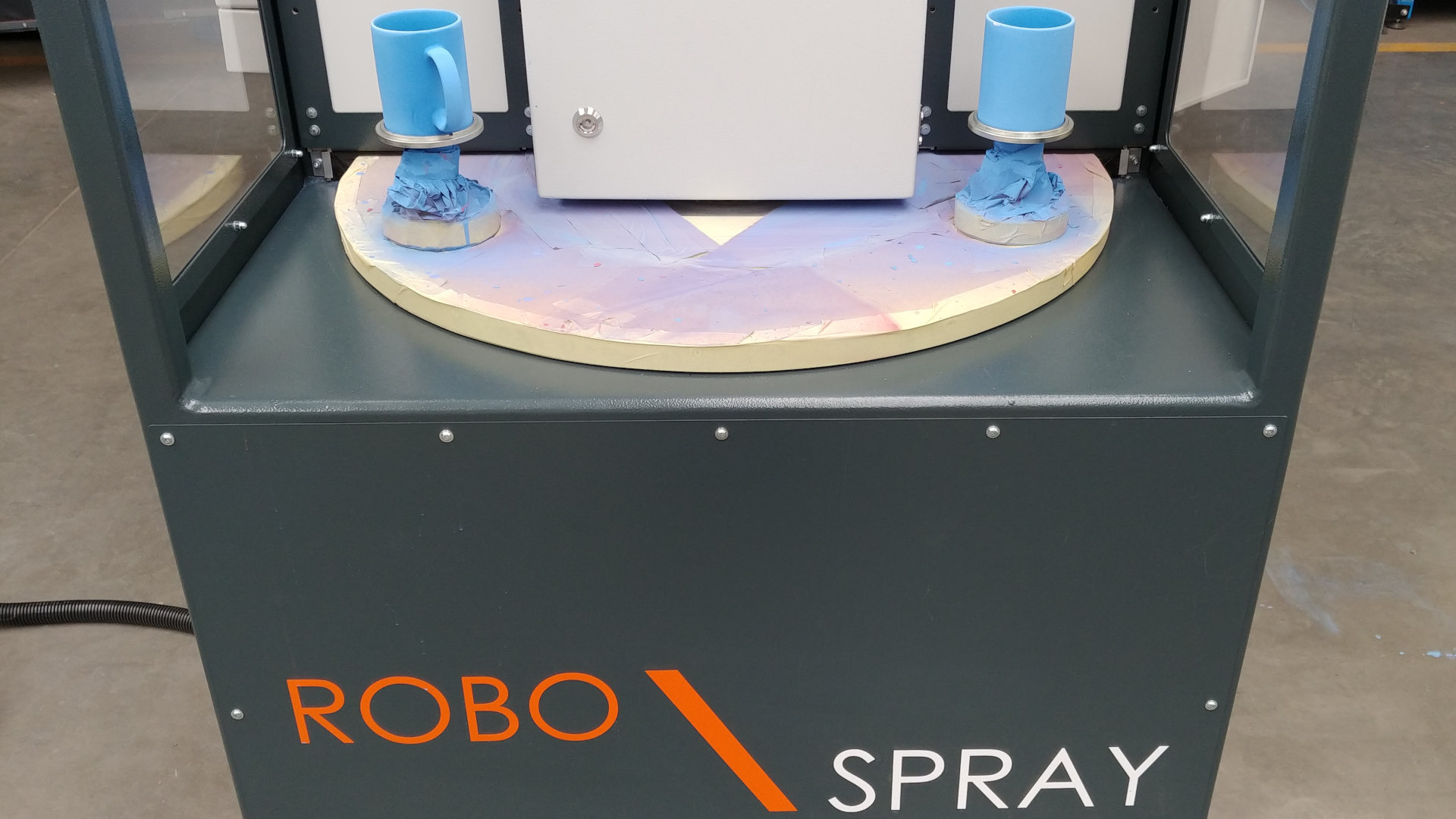

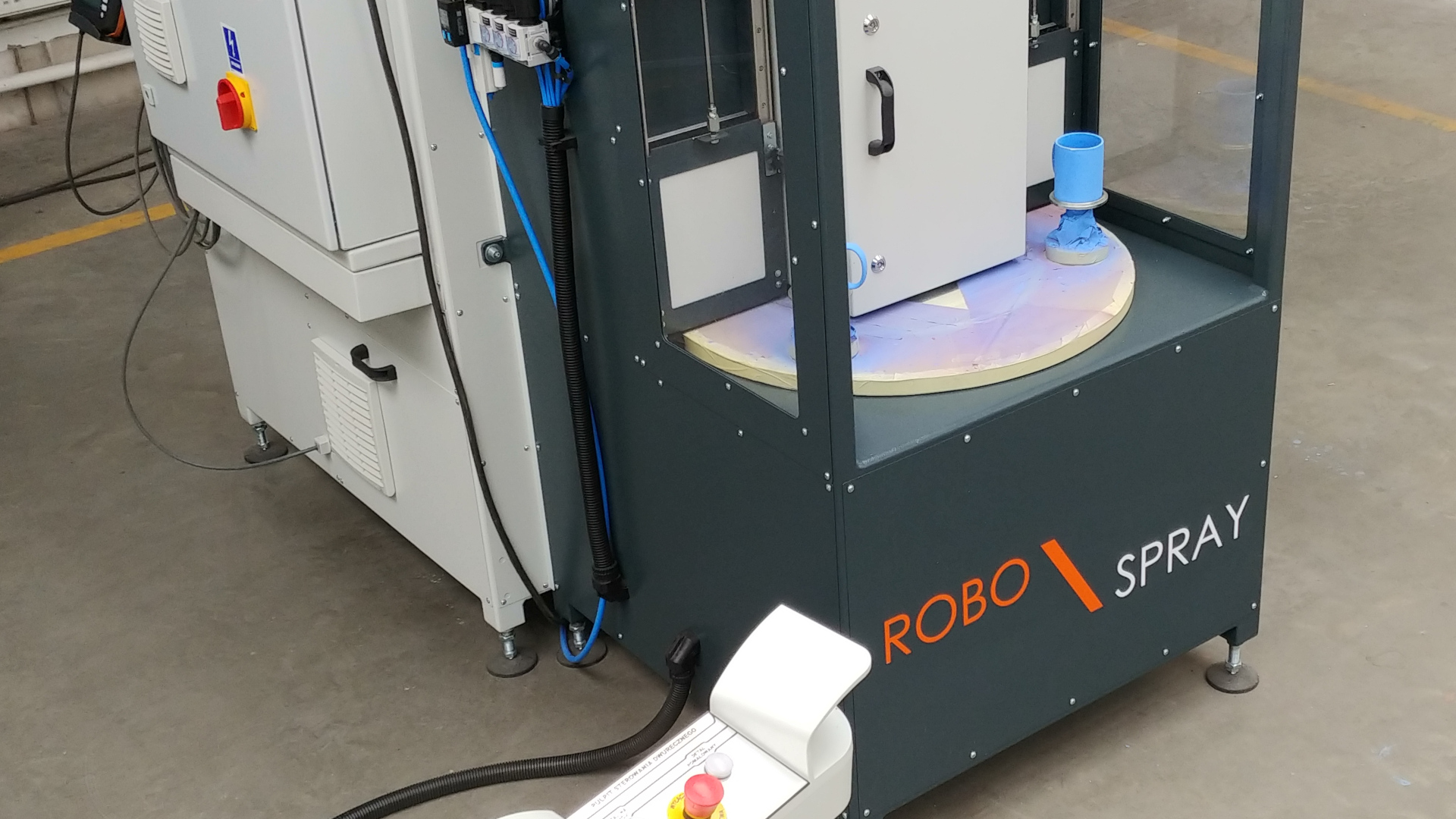

W aplikacji zintegrowaliśmy robota przemysłowego KUKA z serii Agilus. Nasi konstruktorzy zaprojektowali dedykowany stół obrotowy do pozycjonowania detali ze szczególnym uwzględnieniem pozycji ucha. Zestaw natryskowy wraz z pistoletem automatycznym został dobrany w następstwie prób technologicznych na partii testowej produktów. Oczywiście zestaw malarski zapewnia możliwość szybkiej zmiany koloru i łatwe czyszczenie. Natomiast system ciągłego mieszania farby zapewnia jednorodność mieszaniny, co jest ważne dla prawidłowego nanoszenia finalnej powłoki. Wbudowana stabilizacja obrotów detalu podczas malowania pozwala, na malowanie całej gamy produkowanych detali. Odciąg z filtrem kasetowym minimalizuje wpływ resztek farby, omiatających malowany detal,  na wewnętrzne elementy maszyny.

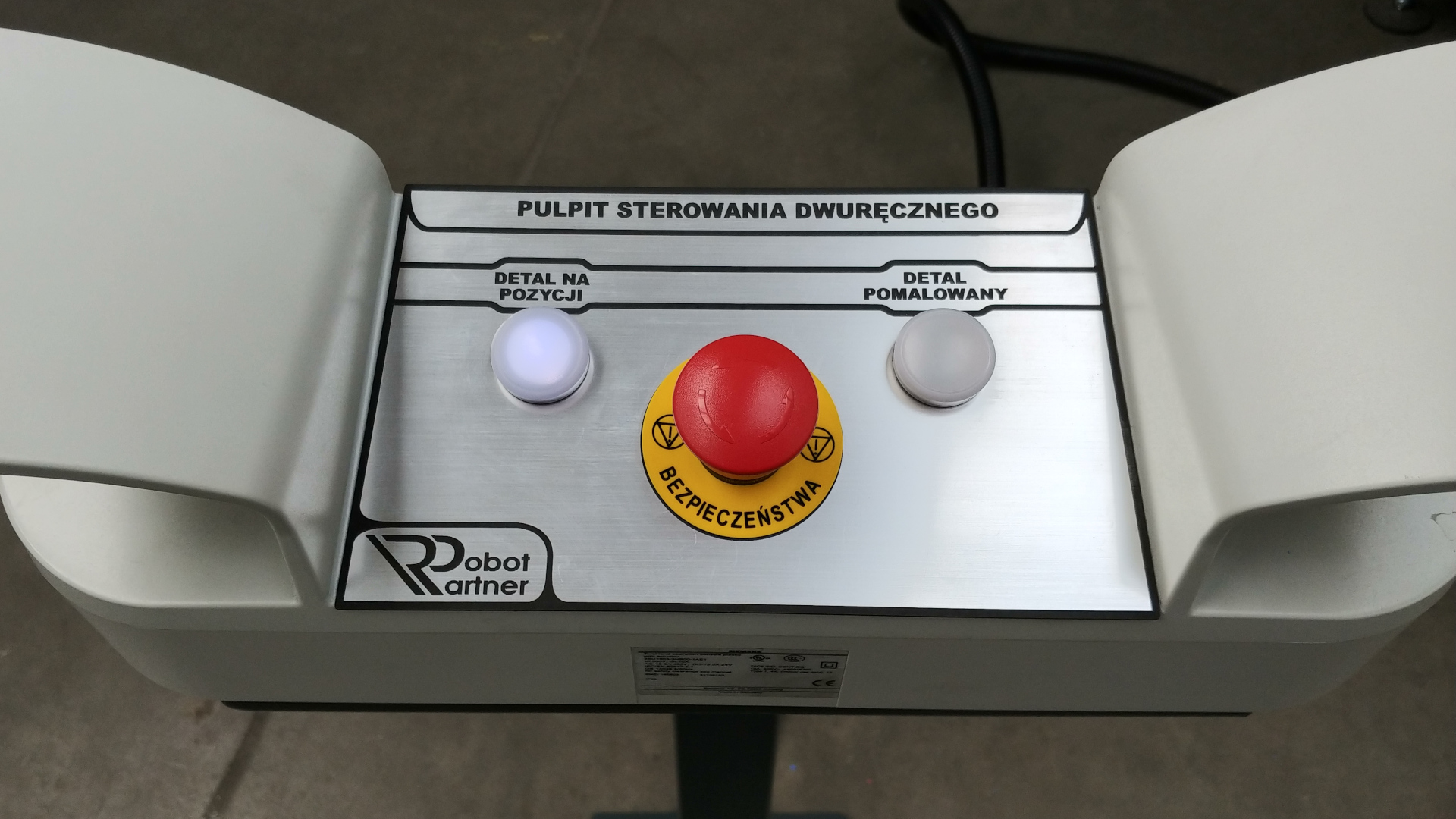

Całe urządzenie zaprojektowaliśmy z uwzględnieniem zasad ergonomii i bezpieczeństwa pracy.  Część procesową zabudowaliśmy w dedykowanej obudowie, a także wyposażyliśmy w niezbędne elementy  bezpieczeństwa.

Automatyzacja procesu, poprzez malowanie robotem przemysłowym, pozwoliła osiągnąć powtarzalność w  produkcji detali.  Oprócz tego, robotyzacja procesu bezpośrednio przekłada się na jakość i jednorodność powłoki. Dodatkowo, zautomatyzowanie procesu pozwoliło wyznaczyć współczynniki wydajności dla każdego z malowanych detali, jak również weryfikować i optymalizować gospodarkę materiałową.

DLA:
AVANT Fabryka Porcelitu

BRANŻA:
Malowanie

DATA WYKONANIA:
27.03.2019
